卫星天线防雷器ST75F

你的天线是不是需要防雷呢?有效保护你的爱机及电视,本品适用于卫星接收系统高频头、微波通信接收系统的同轴电缆设备防雷保护,可通过24V电源,具有信号和电源同时保护,安装简便。




你的天线是不是需要防雷呢?有效保护你的爱机及电视,本品适用于卫星接收系统高频头、微波通信接收系统的同轴电缆设备防雷保护,可通过24V电源,具有信号和电源同时保护,安装简便。
AL-10KW (卫星高频头)同轴信号保护 AL-10KW铝  通过负载功率(RF):100W
卫星天线同轴电缆防雷器
主要技术指标

信号通道及电源通道
a,频率范围: 0~2500MHz
b,插入损耗: 0~2500MHz≤0.2dB
c,标称放电电流:(8/20μS)10kA
e, 过电电压:AC 24V
f,通过负载功率(RF):100W~200W
(图)天线避雷器电涌保护器同轴卫星天线避雷器.防雷器

ST系列同轴通信信号防雷器依据IEC 通讯防雷器的标准设计。
  适用于无线通讯设备的通讯信号防雷保护,产品的接口形式为BNC/TNC/L16/SL16公母接头,安装维护极为便捷,通流容量高达10kA,而损耗低达0.2dB。
  • 高频通讯信号线路电涌保护

  • 放电电流10-100kA

  • 接口形式可任意选择

  • 功率可任意选择(<2000W)

  • 2GHz高频传输

  • 寿命长

  • F/M F/F 接口

  • 微插入损耗<0.2dB

  • 匹配阻抗可任意选择

  • 频率可任意选择(<2.0GHz)
.
命 名 规 则
.
产 品 性 能 参 数
型号 ST50N ST50L ST50SL ST50T ST50B ST75F ST50N/4 ST50D/4
SPD端口

两端口
SPD类别

电压开关型 1/4波长型
接口形式

N FM L16 FM SL FM TNC FM BNC FM F头 F/F N FM DIN7/16 FM
匹配阻抗

50

50

50

50

50

75 50

50
最大容许功率

300W 300W 300W 300W 300W 300W 400W 700W
标称放电电流In(8/20μs)

10kA

10kA

10kA

10kA

10kA

10kA

50kA

50kA
最大放电电流Imax(8/20μs)

20kA

20kA

20kA

20kA

20kA

20kA 100kA

100kA
限制电压

600V

600V

600V

600V

600V

600V

600V

600V
驻波比

<1.2 <1.2 <1.2 <1.2 <1.2 <1.2 <1.2(典型值1.08)
插入损耗 <0.2dB

<0.2dB

<0.2dB

<0.2dB

<0.2dB

<0.2dB

<0.1dB
频率范围 0-2.0GH 800-960MHz & 1700-2000MHz

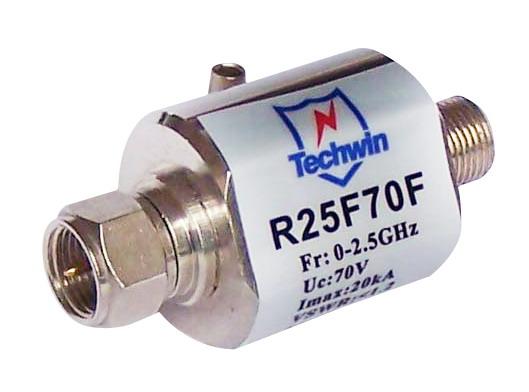

天关型天馈防雷器(卫星天线防雷器)
产品编号:
产品规格: R25F70F
产品商标: TECHWIN天电雷盾
天电雷盾
产品详细介绍
    天馈SPD所保护的主要对象是射频信号的发射/接收系统,使其免遭雷电过电压、感应过电压以及静电放电对设备的损坏,主要包括卫星天线、微波、移动通信、对讲系统的天线和雷达天线等。
我司天馈SPD系列产品主要有以下几大类:
1、开关型天馈防雷器
2、直通型天馈防雷器
3、1/4λ型天馈防雷器
1、开关型天馈防雷器
主要特点:通流容量大;频带宽;插入损耗低;驻波比小;工作可靠;结构简单,易安装维护
技术指标:
型号 R25D70F R30N70F R21F70F R25S160F R21T160-F
工作频率 0~2.5GHz 0~3GHz 0~2.1GHz 0~2.5GHz 0~2.1GHz
最大持续工作电压 ≤70V ≤160V ≤160V
最大通流容量 10kA
限制电压 ≤200V
插入损耗 ≤0.2dB
驻波比 ≤1.2
接头形式 DIN-K/J N-K/J F-K/J SMA-K/J TNC-K/J
