高频头高频头称低噪声降频器（LBN）。其内部电路包括低噪声变频器和下变频器，完成低噪声放大及变频功能，既把馈源输出的4GHz信号放大，再降频为950-2150MHz第一中频信号。简单的讲就是接受电视信号的调协及高频信号放大器。

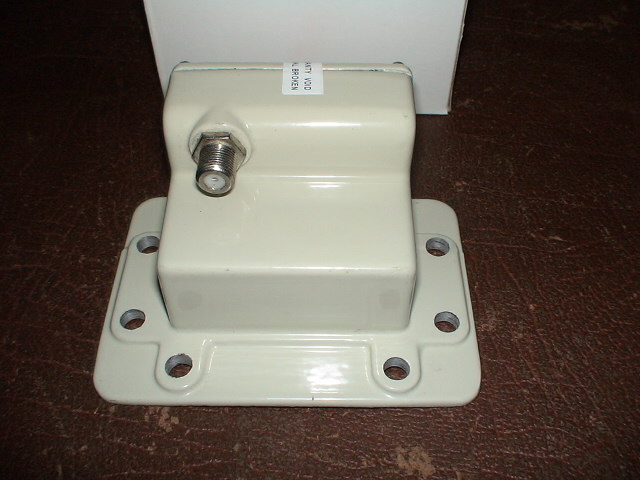

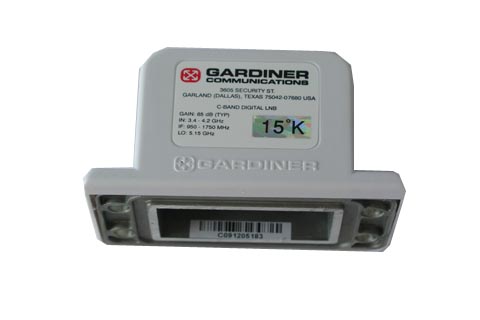

C波段单极性、单输出高频头
具有宽的接收频带、高品质、低噪声系数17°K，完全满足数字压缩卫星信号的要求和新一代卫星的需要。做工精细，结构紧凑、外形美观、防水性好。

输入
输入频率	3.40-4.20GHz
噪音系数 @23℃	25°K
输入射频电平	-100 至 -55dBm
图像载波抑制	>45dBc.
交叉极化隔离度	35dB 最小
输出
输出频率	950-1750MHz
输出阻抗	75 欧姆
输出 VSWR	<2.0:1 最大
增益 @23℃	65dB 典型值
增益平整度	±3dB
增益波动	1.0dB p-p 最大
三次截取点（ IP3 ）	+10dBm 最小
1 dB 压缩点（ P1 dB ）	+5dBm
本振:
LO 频率	5150MHz
频率稳定度（ -40 至 +55℃ ）	±1.5MHz
输入端 LO 辐射	-45dBm 最大
相位噪声	@1kHZ <-75dBc/Hz 最大
	@10kHZ <-80dBc/Hz 最大
	@100kHZ <-100dBc/Hz 最大
直流供电:
直流电压（由 IF 电缆输入）	11-21V
直流电流	160mA 最大

2.技术参数
输入极性：单
输出极性：单
噪声温度：17°K
输入频段：3.4-4.2GHz
输出频段：950-1750MHz
本振频率：5.15GHz
本振精度：±1MHz
增益：65dB
频响：±0.75dB/36MHz
镜像抑制：45dB
输出寄生抑制：-60dBc（最大）
输出驻波比：2.5
直流供电：10-24dcV/300mA
输出阻抗：75欧姆
接头型式：F-type
工作温度：-40～+60℃

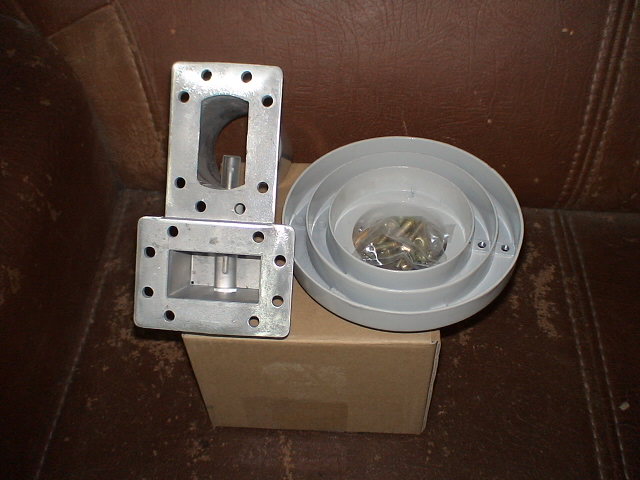

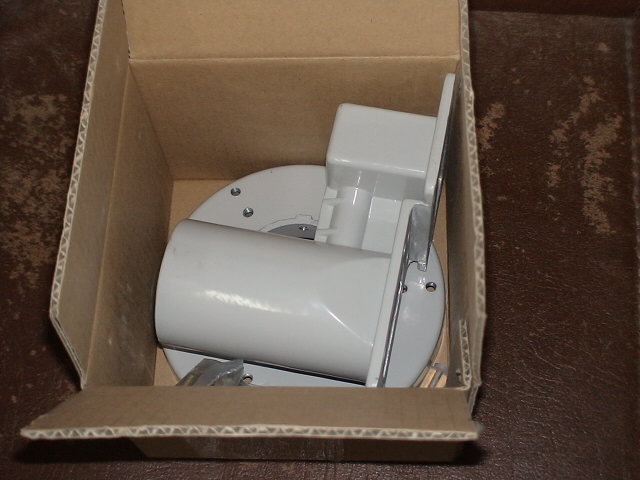

客户安装工程C波段单极性、单输出高频头---手机彩信拍摄图
