KVH  VAST 4.5米通信卫星天线

KVH   450M

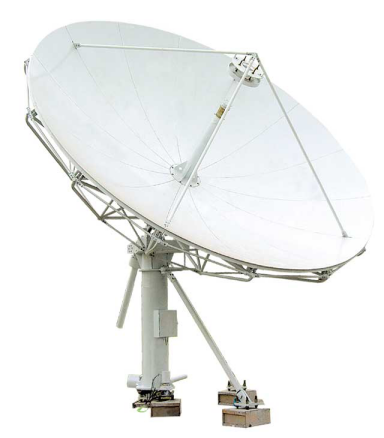

4.5米通信卫星天线

4.5米卫星通信天线--技术指标

4.5 m Ring-Focus Antenna, Technical Specifications

Electric Specification



C-band Reception

C-band Transmission

Ku-band Reception

Ku-band Transmission

电气指标



C-接收

C-发射

Ku-接收

Ku-发射

Frequency (GHz)

频率

3.625-4.2

5.85-6.425

10.95-12.75

14-14.5

Gain (dB)

增益

44.3

48.5

54.2

55.35

SWR

驻波比

1.25:1

1.25:1

1.25:1

1.25:1

Beamwidth:-3dB

波束宽度

1.14 °

0.72 °

0.37 °

0.31 °

-15dB



2.4 °

1.42 °

0.57 °

0.63 °

An tenna Noise Temperature (K)

噪声温度

2/4 Port Feed



2/4 Port Feed







2/4端口馈源



2/4端口馈源



10°Elevation



36



60



20°Elevation



27



50



40°Elevation



24



44



Power Handling Capability

功率容量



5Kw/port



1Kw/port

Feed Interface

接口形式

CRP-229G

CRP-159GG/137G



WR-75

Feed Insertion Loss (dB)

馈源插损

0.25dB

0.2dB

0.25

0.25

Port-port isolation (dB)

端口隔离









T-R



85

85





Cross Polarization Isolation (dB)

交叉极化隔离











(0dB)

35dB

35dB

35dB

35dB



(1dB)

33dB

33dB

33dB

33dB

Axial ratio,(dB)

轴比

1.5dB

1.8dB





































Sidelobe envelope

副瓣包络

CCIR.580-4























Mechanical Specification

机械性能



Azimuth Range

方位范围

±60 °

Elevation Range

俯仰范围

5 ° to 90 °

Foundation Parts

预埋件









Surface Accuracy

表面

0.5mm

Coating

喷漆

Spray-paint(white)





























































Environmental Specification

环境特性



Operating Wind Speed

工作风速

20m/s (72km/h)





To27m/s (97km/h)

Max Wind Speed

生存风速

55.6m/s (200km/h)

Ambient Temperature

温度

- 45 ° to 60 °

Relative Humidity

湿度

10% to

Vibrations

地震

0.3G,horizontal





0.15G,vertical
