宙际CATV 1310nm光发射机是一种应用于有线电视光纤传输网络中的电/光转换设备，其主要功能是将前端的射频信号调制成波长为1310nm的光信号，并将调制后的光信号耦合到光纤光缆中，完成图像、语音、数据的远距离、大面积覆盖传输。我公司生产的8900光发射设备是RF信号控制、光功率控制、温度自动控制及预失真补偿等优异电路与高品质的DFB激光器的完美结合，为高质量地传输CATV信号提供了最有效的保证。 　 　   ::功能与特点::      选用带光隔离的高线性、低噪声分布反馈DFB激光器 。 采用高性能微处理器，进行模块监控和数据交换 。 AGC/MGC控制，拓宽输入信号的动态范围 。 实时显示控制系统传输设备和激光器的各种工作状态参数 。 可以手动控制光调制度大小 。 工作状态异常时，以声光告警 。 性能稳定，性价比高 。 　   ::技术指标:: ▲ 光学特性： ▲ 射频特性： 光波长：1310±20nm 光输出功率：4～20mW 光接口类型：FC/APC或SC/APC 光反射损耗：≥45dB 频率范围：47～750MHz(862MHz可选) 射频输入阻抗：75Ω 射频输入反射损耗：≥16dB 带内平坦度：±0.75dB 输入信号电平：AGC 75～85dBμV/CH；               MGC 80dBμV/CH(出厂设定) 射频监测口电平：-20dB(相对于激光器输入电平) 　 ▲ 增益控制： ▲ 电源特性： MGC增益调节范围：10dB AGC增益稳定度：±1.0dB以内 注：当传输载波数小于16个频道时，只能选择MGC状态工作 电压输入范围：AC 85～265V 　 电源功耗：典型值25W 　 ▲ 机械特性： 　 工作温度：0～50℃ 储存温度：-25～65℃ 相对湿度：≤95%不凝结 重量：≤3kg 外观尺寸：482mm×44mm×350mm(19″1U) 　 ▲ 链路特性： 　 组合二阶差拍（CSO）：≤-62dBc 组合三阶差拍（CTB）：≤-67dBc 发射机型号        光链路损耗预算（dB）                                        输出功率参考值 　 9 10 11 12 13 14 15 16 17 18 　 06 53.8 52.9 51.8 50.7 49.5 　 　 　 　 　 6-8mW 08 　 540. 53.0 52.0 50.9 49.7 　 　 　 　 8-10mW 10 　 　 53.8 53.0 52.0 50.9 49.7 　 　 　 10-12mW 12 　 　 　 53.3 52.4 51.3 50.0 　 　 　 12-13mW 13 　 　 　 53.5 52.6 51.5 50.2 49.4 　 　 13-16mW 16 　 　 　 　 53.1 52.0 51.0 49.9 48.8 　 16-20mW 20 　 　 　 　 　 53.0 52.0 51.0 49.8 48.7 ≥20mW 备注：1、测试条件为59路PAL-D信号；2、在连续波（CW）状态下测得；3、在光链路中引入分路器对所有型号激光器CNR指标都会改善。 　   ::订购指南:: ▲ 宙际8900 Ⅰ型光发射机： 发射 功率 04 □ 06 □ 08 □ 10 □ 12 □ 13 □ 16 □ 工作 频率 □750MHz             □860MHz 　 ▲ 宙际8900 Ⅱ型光发射机： 发射 功率 04 □ 06 □ 08 □ 10 □ 12 □ 13 □ 16 □ 工作频率 □ 750MHz             □ 860MHz 预失真电路 □ 国产                □ 进口

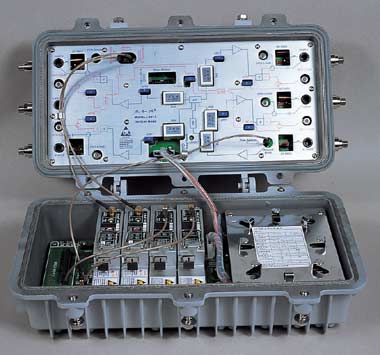

宙际8913野外型光工作站是有线电视HFC网络中的双向光传输设备，在一条光链路中实现前端信号的下传和用户信号的回传。功能模块式结构，对用户使用﹑双向网络改造和升级，开通增值业务带来了很大的方便。设计支持多种HFC网络拓扑结构，支持多种应用：可同时开展模拟电视﹑数字电视﹑IP电话﹑Internet﹑交互式数据业务等等多种业务，是集电视信号传输和数据信号传输的宽带通信光节点。     宙际8913光工作站体积小﹑功能强大、外形美观﹑性能指标优异、高输出电平、具备网管功能。高性能价格比是您理想的选择！ 　   ::功能与特点::      本产品为模块式结构的多功能光工作站，是能传输有线电视信号和开展多种数据业务的宽带通信光节点。最多可配备五个功能模块，其中一个光接收模块为必选，其余四个为可选。两个光接收模块，可实现备份功能。两路回传光发射模块，可实现四路混合回传，也可实现每两路分别回传功能。网管应答器对机器中三十多个工作状态进行监测。 网管应答器采用美国AM 公司内核及通信协议。与摩托罗拉﹑飞利浦﹑科学亚特兰大等公司的有线电视设备网管协议兼容。 四端口高电平输出 ，可达116 dBμV。在高电平输出时保证优异的光链路指标。 内置双向滤波器，高低通分割频率可选。 860MHz和750MHz工作频宽可选。 精致压铸铝合金主体，达克罗处理，散热好、防水、防辐射、防干扰 。 光接收模块﹑回传光发射模块和网管应答器可热插拨，方便用户升级。 光纤适配器直接安装于光收/发模块上，安装便利。FC\APC、SC\APC可选。 每路均可馈电，并具有独立的60V AC馈电口。 每路均具有正向输出电平和回传输入电平的-20dB监测口。 每路的正向输出电平﹑回传输入电平﹑正向斜率均可调节。 具有两级防雷保护。 　   ::技术指标:: ▲ 光学特性： ▲ 射频特性： 接收光功率范围: －8～＋2dBmW（建议使用范围：－7～＋1dBmW） 光检测器类型: InGaAsPIN 光接收波长范围: 1100～1600nm 光连接器反射损耗: ≥60dB 频率范围: 45～750MHz / 45～860MHz可选 输出电平（输入-1dBm）: ≥116dBμV 高输出电平                  ≥113dBμV 标准输出电平                  ≥110dBμV 低输出电平 机内电平监测口电平: －20dB 输出阻抗: 75Ω 反射损耗: ≥16dB （45～550MHz）           ≥14dB （550～860MHz） 带内平坦度: ≤±0.75dB 　 ▲ 链路性能： ▲ 用户接口： CNR: ≥51dB CSO: ≤－60dBc CTB: ≤－65dBc 测试条件：59路PAL-D信号输入ORTEL3940光发射机，通过10km光纤及光可变衰减器与光工作站组成光链路。光工作站输出电平为110dBμV，倾斜输出12dB。 　 光连接器型号: FC/APC或SC/APC可选 光纤类型: 单模光纤 RF连接器: FL10 　 ▲ 电源： ▲ 其它： 电压输入范围: 110～260VAC或35～70VAC 电源功耗: 典型值75W，最大值100W 　 工作温度: －30～60℃ 储存温度: －40～70℃ 相对湿度: 15～95%不凝结 重量: ＜9kg外形 尺寸: 400mm（长）×232mm（宽）×162mm（高） 　   ::订购指南::     为满足用户的多种需要，宙际8913光工作站有多种可选配置。您可根据您的实际应用需要进行定购，可选配置如下表：     配置定购说明： 1. 工作带宽有47～750MHz或47～860MHz可选。 2. 供电方式有集中供电60VAC或220VAC可选。 3. 输出电平有110 dBμV﹑113 dBμV﹑116 dBμV可选。 4. 输出斜率的出厂默认配置为：输出电平110 dBμV/倾斜输出10dB；输出电平113 dBμV/倾斜输出12dB；输出电平116dBμV/倾斜输出14dB。输出斜率也可由您指定。 5. 上行/下行频率分割可预留亦可选：30MHz/ 47MHz﹑40MHz/ 52MHz ﹑65MHz/ 87MHz。 6. 主路光接收模块为必选；备路光接收模块为可选。 7. 光电器件制造商有奥特尔或飞利浦可选。 8. A路回传光发射模块和B路回传光发射模块均为可选。 9. A路和B路回传光发射模块的输出光功率有1mW﹑2mW﹑3mW可选。 10. A路和B路回传光发射模块的激光器类型有FP激光器或DFB激光器可选。 11. A路和B路回传光发射模块的激光器的制造商有奥特尔或国产可选。 12. 光接收模块和回传光发射模块均带有光纤适配器，均有FC/APC和SC/APC两种类型可选。 13. 可配置网管应答器或预留。

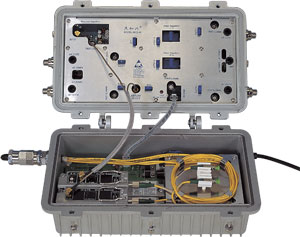

宙际8912-GK小型光工作站是有线电视HFC网络中的双向光传输设备，在一条光链路中实现前端信号的下传和用户信号的回传。功能模块式结构，对用户使用﹑双向网络改造和升级，开通增值业务带来了很大的方便。设计支持多种HFC网络拓扑结构，支持多种应用：可同时开展模拟电视﹑数字电视﹑IP电话﹑Internet﹑交互式数据业务等等多种业务，是集电视信号传输和数据信号传输的宽带通信光节点。     8912-GK光工作站体积小﹑功能强大、外形美观﹑性能指标优异、高输出电平、具备网管功能。高性能价格比是您理想的选择！ 　 　   ::功能与特点::      光接收器件和RF放大模块均采用进口器件，保证了整机的高性能指标及高可靠性。 　 工作带宽为860MHz，可扩展光纤回传功能。满足CATV系统开展各功能服务需求。 　 整机采用开关电源供电，温升小适应电压范围宽，可靠性高，交流220V和交流60V供电可选。 　 四端口输出、每端口输出电平为108dBμv。 　 光收、发模块具有RF电调衰减功能，便于用户调试和使用。 　 精美压铸铝合金外壳，表面达克罗处理，耐腐蚀能力强、防辐射干扰性能高。 　 　   ::技术指标:: 项   目 单  位 性 能 参 数 8912-GK-□-□S   频率范围 MHz 47～860   光波长 nm 1290～1580   光反射损耗 dB ≥45   光功率输入范围 dBm -5～+2   光链路频响* dB ±0.75   光链路C/N* dB 见光链路C/N表2   光链路C/CTB* dB ≥65   光链路C/CSO* dB ≥62   射频输出电平* dBμv ≥108   反射损耗 dB ≥16   供电电压 v ～220V或～60V   工作温度 ℃ -20～60   功  耗 w ≤45   接  口 光 FC/APC或FC/APC 射频 5/8″或FL10   备  注  * 测试条件：与光发射机相连，59路PLA-D频道，每频道3.5%光调制度，-1dBm接收光功率。（输出电平108dBμv，倾斜10dB） 　 ▲ 宙际8912-GK-□-□S链路C/N表： 　 光功率（dBm) -4 -3 -2 -1 0 +1 C/N(dB) 49 50 51 52 53 54 　   ::订购指南:: ▲ 产品型号说明：

宙际8912-2N为两端口输出型光接收机。适用于光纤传输系统中，将光信号转变为电信号，满足HFC网络高性能、高可靠性要求，符合GY/T143-2000《有线电视系统调幅光激光发送机和接收机入网技术条件和测量方法》的规定。 　 　   ::功能与特点::      光接收器件和RF放大模块均采用进口器件，保证了整机的高性能指标及高可靠性。 　 工作带宽为750MHz或860MHz，可扩展光纤回传功能。满足CATV系统开展各功能服务需求。 　 均衡、衰减插件导引槽结构、施工方便。 　 整机采用开关电源供电，温升小适应电压范围宽，可靠性高，交流220V和交流60V供电可选。 　 具有光功率显示电路，发光二极管直接显示光接收功率大小，便于用户使用维护。 　 精美压铸铝合金外壳，表面达克罗处理，耐腐蚀能力强、防辐射干扰性能高。 　 　   ::技术指标:: 项   目 单  位 性 能 参 数 8912-2N□□-□-□   频率范围 MHz 47～750（860 ）   光波长 nm 1290～1580   光反射损耗 dB ≥45   光功率输入范围 dBm -5～+2   光链路频响* dB ±0.75   光链路C/N* dB 见光链路C/N表   光链路C/CTB* dB ≥67 ≥65 ≥63   光链路C/CSO* dB ≥63 ≥62 ≥61   射频输出电平* dBμv ≥100 ≥104 ≥108   反射损耗 dB ≥16   供电电压 v ～220V或～60V   工作温度 ℃ -20～60   功  耗 w ≤30   接  口 光 FC/APC 射频 5/8″或FL10   备  注  * 测试条件：与光发射机相连，59路PLA-D频道，每频道3.5%光调制度，-1dBm接收光功率。 　 ▲ 宙际8912-2N光接收机光链路C/N表： 　 光功率（dBm) -4 -3 -2 -1 0 +1 C/N(dB) 49 50 51 52 53 54 　   ::订购指南:: ▲ 产品型号说明：

　

宙际8912-4N为四端口输出型光接收机。适用于光纤传输系统中，将光信号转变为电信号，满足HFC网络高性能、高可靠性要求，符合GY/T143-2000《有线电视系统调幅光激光发送机和接收机入网技术条件和测量方法》的规定。 　 　   ::功能与特点::      光接收器件和RF放大模块均采用进口器件，保证了整机的高性能指标及高可靠性。 　 工作带宽为750MHz或860MHz，可扩展光纤回传功能。满足CATV系统开展各功能服务需求。 　 均衡、衰减插件导引槽结构、施工方便。 　 整机采用开关电源供电，温升小适应电压范围宽，可靠性高，交流220V和交流60V供电可选。 　 具有光功率显示电路，发光二极管直接显示光接收功率大小，便于用户使用维护。 　 精美压铸铝合金外壳，表面达克罗处理，耐腐蚀能力强、防辐射干扰性能高。 　 　   ::技术指标:: 项   目 单  位 性 能 参 数 8912-4N□□-□-□   频率范围 MHz 47～750（860 ）   光波长 nm 1290～1580   光反射损耗 dB ≥45   光功率输入范围 dBm -5～+2   光链路频响* dB ±0.75   光链路C/N* dB 见光链路C/N表2   光链路C/CTB* dB ≥65 ≥63 ≥61   光链路C/CSO* dB ≥62 ≥61 ≥60   射频输出电平* dBμv ≥100 ≥104 ≥108   反射损耗 dB ≥16   供电电压 v ～220V或～60V   工作温度 ℃ -20～60   功  耗 w ≤35   接  口 光 FC/APC 射频 5/8″或FL10   备  注  * 测试条件：与光发射机相连，59路PLA-D频道，每频道3.5%光调制度，-1dBm接收光功率。 　 ▲ 宙际8912-4N 光接收机光链路C/N表： 　 光功率（dBm) -4 -3 -2 -1 0 +1 C/N(dB) 49 50 51 52 53 54 　   ::订购指南:: ▲ 产品型号说明：

::光缆接续盒  宙际897□系列:: ★ 光纤接头和余长采用盒式存纤，接头保护形式热熔热缩套管。 ★ 气密性好，采用自粘带橡胶封条，易于重复开启和维护。 ★ 安装紧固件采用抗腐能力强的不锈钢材料。 ★ 主要用于各种架空管道、地埋光缆的接续和光缆分支，最大有4根光缆进出口，光缆接芯数最大到96芯，光缆外径8-24mm。 　   ::APC光纤跳线  宙际8980S::      　 ★ 低插入损耗。 ★ 高回波损耗。 ★ 环境稳定性好。 项 目 A等级 B等级 工作波长 (nm) 1310或1550 插入损耗 (dB) ＜0.3 ＜0.5 回波损耗 (dB) -65 -60 工作温度 (℃） -40～+85 跳线长度 （m) 1或按要求 　   ::PC光纤跳线 宙际 8980M:: ★ 低插入损耗。 ★ 高回波损耗。 ★ 环境稳定性好。 项 目 A等级 B等级 工作波长 (nm) 1310或1550 插入损耗 (dB) ＜0.15 ＜0.25 回波损耗 (dB) -45 -40 工作温度 (℃） -40～+85 跳线长度 （m) 1或按要求 　   ::光纤适配器  宙际895□系列::      　 ★ 符合JIS规格。 ★ 青铜或陶瓷内套筒。 ★ 高精度机械尺寸。 插入损耗 ≤0.2 抗拉力 200～600g 插拔次数（1000次） ≤0.2dB 工作温度 -40℃～+80℃ 　   ::防水尾缆   宙际8990 :: ★ 通用防水防潮性能。 ★ 抗拉性好，接地良好。 ★ 安装方便，简单可靠。 项 目 PC APC 插入损耗 (dB) ≤0.2 ≤0.3 回波损耗 (dB) ≥45 ≥60 插拔次数 ＞1000 工作温度 (℃） -25～+85 抗拉强度 （N） ＞100 　   ::单模光纤分光耦合器   宙际8995 :: ★ 插入损耗低。 ★ 偏振相关损耗低。 ★ 环境稳定性好。 项 目 A等级 B等级 工作波长 (nm) 1310或1550 工作带宽 (nm) ＜0.08 ＜0.2 附加损耗 (dB) ±20 耦合比 ±3.0% 耦合比偏差 50:50或按需要 温度稳定性 ＜1.5% ＜3.0% 偏振稳定性 ＜2.0% ＜3.0% 工作温度 (℃） -10～+85 尾纤长度 （m) 1或按需要
