  概念介绍 (会员免费为你查询你所在地各个方位角度)

1、卫星转发器
卫星转发器,是这样的设备,接收地面发射站发来的14GHz或6GHz的微弱的上行电视信号,经频率变换(一次变频、二次变频)为不同的下行频率12GHz或4GHz,再由技术处理放大到一定功率向地球发射,有卫星电视接收设备接收。 每一路音视频和数据通道都是由一个卫星转发器进行接收处理然后再传输,每一个转发器所处理的信号都有一个中心频率及一个特定的带宽,目前卫星转发器主要使用L、S、C、Ku和Ka频段。

2、水平极化、垂直极化
极化通常是指与电波传播方向垂直的平面内,瞬时电场矢量的方向。在极化波中,以地平线为准,当极化方向与地面平行时,称为水平极化。当极化方向与地面垂直时,称为垂直极化。

3、卫星天线
卫星天线的作用是收集由卫星传来的微弱信号,并尽可能去除杂讯。大多数天线通常是抛物面状的,也有一些多焦点天线是由球面和抛物面组合而成。卫星信号通过抛物面天线的反射后集中到它的焦点处。

卫星天线的类型
中心聚集天线
卡塞格伦天线:卡塞格伦天线亦称后馈式天线
偏馈天线:偏馈天线实际上是一个中心聚焦天线的一部分其焦点就是原中心聚焦天线的焦点。

4、馈源
馈源的主要功能是将天线收集的信号聚集送给高频头(LNB),馈源在接收系统中的作用是非常重要的。

馈源的种类

锥形馈源
环形馈源
圆锥馈源
梯状馈源

6、LNB高频头
高频头(Low Noise Block)即下行解频器,其功能是将由馈源传送的卫星经过放大和下变频,把Ku或C波段信号变成L波段,经同轴电缆传送给卫星接收机。

调试过程
由于一般用户都没有场强仪等专用设备,因此本文将介绍的是如何使用指南针、量角器等常用设备寻星。
器材准备:卫星天线、高频头(馈源一体化)、卫星接收机、电视机、指南针、量角器以及连接线若干。

计算寻星所需参数
对于固定式天线系统,需要根据天线所在地的经纬度及所要接收卫星的经度计算出天线的方位角和仰角,并以此角度调整天线使其对准相应的卫星。
对于极化的卫星信号,还需调整高频头的极化角,圆极化信号则不必。

以下出现的公式中:
α=地面站所在地经度-卫星定点经度
β=地面站所在地纬度
r=6378km(地球半径)
R=42218km(卫星轨道半径)
r/R=0.15


一、方位角的计算
从接收点到卫星的视线在接收点的水平面上有一条正投影线,从接收点的正北方向开始,顺时针方向至这条正投影线的角度就是方位角。如下图所示:

实际使用时方位角以正南为0度角边,计算结果方位角正值为南偏西,负值为南偏东。即实际方位角为:


二、仰角的计算 华中河南卫星天线电器查询www.siweike.com

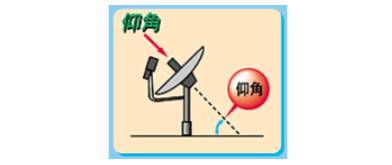

从接收点仰望卫星的视线与水平线构成的夹角就是仰角。如下图所示:


其计算公式为:
注意:按以上公式计算所得为正馈天线(即中心聚焦天线)的仰角,如为偏馈天线,其仰角为:E-天线的偏馈角。


三、极化角的计算

极化角是指由于接收者所在位置与卫星所在地经度差及地球曲率的影响,而使天线馈源波导口相对于地面所形成的倾角,它是卫星接收中除方位角和仰角以外的又一个重要角度。若计算结果为正,则高频头顺时针旋转P度(面向天线);若计算结果为负,则高频头逆时针旋转P度。


以在深圳地区接收鑫诺一号卫星信号为例,查询有关资料可得到:

鑫诺一号的经度为东经110.5度;
深圳地区的经纬度为:东经114.07度;北纬22.62度。
将以上参数代入公式可得深圳地区接收鑫诺一号的方位角、仰角和极化角分别为:

方位角:南偏西9.2度
仰角:63.2度
极化角:-8.5度
如果使用的是华达1.2M的偏馈天线,其偏馈角为23度,则实际的仰角为40.2度。
注:以上参数计算起来比较麻烦,可到我公司网站下载“寻星2000”等工具来查找不同地区的对准各颗卫星的参数。

寻星

一、选择天线安装位置
天线所在位置应符合以下要求:

卫星天线指向应开阔,无遮挡;
查看附近有无微波站、差转台、雷达站等,应尽量避开这些干扰源;
天线的安装位置应使到接收机插口的射频电缆线尽量短,一般在40m以内;

二、天线的安装及基本方向的确定

1、按照卫星天线的安装说明书和图纸,将各个部件正确安装;
2、将高频头安装到天线的高频头固定盘上,并根据上面计算得到的极化角调整高频头;如在深圳地区接收鑫诺一号卫星信号,计算所得极化角为-8.5度,先将高频头上的“UP”箭头对准固定盘上的0刻度,然后逆时针旋转8.5度;(如固定盘上没有刻度标记,则可利用量角器确定旋转角度或凭经验大致旋转一个角度亦可)

3、利用指南针确定正南方向,将高频头与天线纵向中心轴线所确定的平面作为调整方位角的基准平面,先将天线(即基准平面)对准正南方,然后按照上面计算出来的方位角配合指南针上的刻度调整天线的方向,使其大致对准卫星所在方位。例如在深圳地区接收鑫诺一号卫星信号,利用指南针确定正南方向,并先将天线对准正南方,然后根据上面的计算其方位角是南偏西9.2度,将天线往偏西方向旋转一个角度,使其大致与指南针上南偏西9.2度的刻度线所指的方向相同即可。

4、调整仰角。根据仰角含义即为天线中心轴线与水平面的夹角,但利用天线中心轴线确定仰角比较困难,特别是偏馈天线。根据几何知识可知通过天线中心点的切面与垂直方向的夹角与仰角是相等的,因此在实际使用时往往利用通过天线中心点的切面与垂直方向的夹角来确定。如下图所示:

具体可按以下方法操作:

一般来说天线的底部(中心点)都会有一个托盘,可将此托盘平面看作通过天线中心点的切面,配合量角器调整天线仰角使托盘面与天线垂直方向支架的角度等于计算出来的仰角即可(若为偏馈天线实际角度应为计算出来的角度减去天线偏馈角)。例如在深圳地区接收鑫诺一号卫星信号,计算所得仰角为63.2度,华达1.2M天线偏馈角为23度,则用量角器量得夹角为40.2度即可。

三、天线的微调
1、将各设备按如下方式连接好:用同轴线将高频头与卫星接收机的“LNB IN”连接;用AV线将卫星接收机的视音频接口与电视机的视音频接口连接,若老式电视机无AV端子,则可用一根射频电缆连至电视机的天线入口。

2、查询所接收的卫星转发器的下行频率、符号率和极化方式等(www.weixingtianxian.com)。可到一些网站查询,或到我公司网站下载工具查询。例如接收鑫诺一号卫星上面的教育节目,查到其转发器的参数如下:

下行频率:12620 MHz
符号率:32.553 MHz
极化方式:垂直

3、设置卫星接收机。以在深圳地区使用同洲卫星接收机接收鑫诺一号信号为例:
打开机器,按使用说明书进入,按 MEMU 键,进入安装天线项目,添加新的卫星,如SINNO,并输入高频头本振频率;例如单本振Ku高频头其本振一般为11300MHz;其它参数不变。按OK键保存参数。
选择添加转发器项目,选择刚才设好的卫星如SINNO,然后添加新的转发器,并设置其下行频率为12620、符号率为32553和极化方式为垂直V。此时不要再进行其它任何操作。

4、微调卫星天线。
将卫星天线向东或向西一点点转动,每转动一点方位后,将天线仰角缓慢调节,直到屏幕中出现正常的信号指示;然后边调整仰角(上与下)边观察信号强度,直到信号最佳;接着再固定仰角改变方位(东和西),继续观察信号强度。如此反复几次,直到信号达到最好为止。此时将天线固定好。
将高频头沿顺时针和逆时针缓慢旋转,直到屏幕中显示的信号最强,再将高频头固定。
此时即可用卫星接收机搜索节目观看。

 下面咱们该说你想看什么节目了,只有了解这些,才知道选购什么样的器材!
节目在什么地方?
一、打开http://www.starsky.com.cn/ 华中河南卫星天线电器全国各地安装卫星天线角度查询
这里是我国上空可以收看到的卫星和每个卫星上的节目内容,哈哈,慢慢看吧,很多啊!用一段时间选选看什么节目,推荐看( 亚太2R 76.5°E/中星9号 92.2°E/中星6b 115.5°E/亚洲3S 105.5°E/亚太5号 138°E/马布海一号 146.0°E,新天 108.2°E等)---大部分是中文节目啊,能看懂,如果您非要看外文节目想学外语、看看国外生活方式等,可以啊,这里面也有很多。还不成的话,您就看别的星 有日本,德国,越南,泰国,印度,中东,欧洲等国的电视台。
二、选好了吗?好的,选好之后,强烈需要您了解的是下面两条
(1)频率在3、4千的那些都是C段节目,需要正馈大天线(直径1.2米--好几米)
频率在10000多的那些都是KU段节目,用偏馈小天线(直径0.35米---1.2米,一般偏馈都不是正圆,这个尺寸是短边的,长边也不会长很多)
(2)知道这些后,您就要选择天线大小了,还是这个网站每颗星下面都有各个地区场强覆盖图,根据KU和C的场强选择天线尺寸大小(对照下面的图表选择天线尺寸)

为什么要先选择天线?因为首先你要考虑你自己地理位置和住所能不能安装大个的天线,否则再好的节目不也没有办法看吗?

【第二章 接收机】

有了上面的基础,下面我们就要看选用什么样的接收机了。
1、如果你只想看免费节目那简单了,普通数字机价格都很便宜机器价格300多元。
2、如果想看锁码的节目,那就要需要买卡机,配合卡可以看一些锁码台
3、想价格便宜,还能看高档节目那就选择电脑接收卡,但必须配合电脑使用,如果有不错的电脑,这个也是个不错的选择。
4、如果您的钱很富裕的话,买高清接收机更上档次价格2000元-8000元,条件是你家电视必须支持高清,其实如果你家真是高清电视机的话,不配高清接收机等于还是标清电视机,现在人就是傻,你说你家明明是高清电视机,却看标清电视台,还说自己看的是高清电视,这不是自欺欺人是什么,有钱就应该享受高清电视机带来的高清效果,但现在的高清节目很少,并且只能达到1080i,不过对于高清效果已经很好了。

下面我就对卡机的一些东西,写出来。(既然买卡机,我知道大部分人肯定是喜欢用盗版卡来看节目的。正版太贵,我是无法承受,而且也没有必要,不知道您怎么样,那么我就说D版的内容拉)
首先你要了解现在卫星上的锁码频道的加密形式,这个我知道的不多,就把我知道的说说。当然无论您选择什么卡机是都能看免费节目的拉!
1、百胜2500/3000/3900,雷霆等VIACCESS法国电信2代系统,现在的主流机型配合AP6 D卡,可以解76.5上 法国电信几组、成人一组锁码频道。146上法国电信组等节目。
2、雷霆/银河等IRDETO爱迪德系统配合国内卫视卡 ,可以解134上面的境外平台,全部是经典电影台,并且电影全天24小时,没有一秒广告,这个片子结束,下一个就开始了,你上厕所的机会都没有,建议片尾过字幕抓紧时间去厕所。
3、 航科410V/I双系统机,雷霆3系统机,支持VIACCESS法国电信2代和支持IRDETO爱迪德系统。相当于上面1、2两款机器加在一起,可以插2卡(410-AP6和国内CB)看上面锁码频道
航科410单N南瓜系统卡机+卡(146+88) 可解88度,146 的南瓜系统。
现在410可是热门机器,可以自己改系统成V+V/V+I/单N 等系统 呵呵如果要是三个系统V+I+N就好了,当然这不是现实。 还有一款1688进口机器性能卓越,可以看中央3568,中数传媒等节目,可以工程使用,支持10各个国家语言菜单,通吃天下,支持系统升级,支持亚洲欧洲大部分卫星,你拿到任何国家都能使用。
4、1020双汉卡,用软件可以解很多加密节目,不过要配合电脑,我没有研究过,可是价格便宜哦!价格很有诱惑啊。
5、如果真的想看上面的所有系统节目的话,有三种方法
(1)多买几台接收机啊。
(2)买共享接收机
(3)模块机:现在模块机有4355/9500/DVB2000等,配合万能模块+6IN1卡的话,可以解现在卫星上所有D卡可以解的节目啊。不错,不过价格高啊。
(3)买高清接收机,支持多系统,多功能,支持共享等的高清接收机价格不菲,不要买成山寨版,用1年半载的作废就不好了,并且山寨机发挥不了高清的性能,等于没买高清接收机。
