  WAM-860SL
  纬能 WAM-860SL 广播级捷变频调制器


功能特点
•前面板控制，微电脑CPU控制      •输出频率47～860MHz连续可调.
两位数LED显示,操作简便.        • 视频调变和音频偏差电平连续可调。
•高输出电平，低杂讯。         •调变过度LED指示灯。
•可邻频使用，不干扰。         •伴音载波电平连续可调。
•双重PLL回路频道锁定。        •旁波带高抑制量。
•梳型滤波器（SAW FILTER），确保精   •外部中频回路可与任何中频干扰机相容
确的旁波带处理和邻频高抑制量。    •符合F.C.C规格要求。
•带外抑制大于60DB。          •频带外低杂讯
•内附开关电源，易于安装。       •最后频道记忆.
•适合19’’标准机箱
•破坏预强范围可与BTSC立体/单
音基频输入相容。

技术指标：
□射频指标
输出频率范围………………………..47～860MHz连续可调
输出电平…………………………… 标准60dBmV Typical
输出电平调整范围………………….15dB连续可调
寄生输出…………………………….优于-60dB
图像/伴音功率比……………….……-9~-30dB连续可调
输出阻抗……………………………..75Ω
频率精稳度…………………………..±5KHz 以内
射频输出反射损耗………………….22dB
视频调变过度指示………………….预设87.5%可调至90%
频道外载噪比(C/N)…………………高于73dB,77dB标准
□中频指标
输出电平…………………………….28dBmV（视频载波）
图像载波频率………………………NTSC：45.75MHz
PAL-B：38.9MHz
PAL-D：38MHz
伴音载波频率………………………NTSC：41.25MHz
PAL-B：33.4MHz
PAL-D：31.5MHz



□视频(VIDEO)指标
输入电平……………………………1.0Vp-p（对预设87.5%调制度）
信噪比（S/N）……………………..60dB
载噪比（C/N）……………………..高于60dB
微分增益……………………………1.5%
微分相位……………………………1.5º
调变范围……………………….0～95%连续可调
输入阻抗………………………. 75Ω
输入型式………………………负同步图像合成信号
频率响应………………………±1dB
□音频(AUDIO)指标
输入阻抗……………………………高阻抗
输入电平…………………………….400mVp-p for±25KHz Dev
频率……………………………….…NTSC：4.5MHZ±3KHZ above Video
PAL-B：5.5MHZ±3KHZ above Video
PAL-D：6.5MHZ±3KHZ above Video
谐波失真…………………………….0.5%
频率响应……………………………. ±0.5dB
BTSC立体/单音(注)…………………破坏预强调范围可与BTSC基频输入相容
调变过度LED指示灯……………….25KHz±2KHz
□通用指标
电源要求…………………………….90~260VAC switching 50/60Hz
环境工作温度……………………….0~50℃
后侧片连接端子………………….….RCA Type：Audio In
                               F-Type(Video In，RF Out，IF In，IF Out)
尺寸……………………………….. ..19’’(长)×9-1/2’’(宽)×3/4(高)
重量………………………………….6Lbs
包装………………………………….1Set/内盒 5Sets/外箱/17kgs



说明
WAM-860SL 广播级捷变调制主机
全频道４７－８６０mhz输出，中频处理，任一频道可选。
● 采用CPU控制，能自动检测机器故障现象并提供报警,可独立存储不同输出频道所设置的各项参数。
● 双声表面滤波器独立处理音频视频,具有很好的微分增益、微分相位。射频采用高性能数字上变频器,输出稳定可靠,主要技术指标可与国外巴可公司生产的“普萨二代”电视调制器媲美。
● 带中频输出口，可用于电视加扰付费有线电视系统等,以满足不同的使用需要。
● 伴音和射频本振均采用PLL锁相技术，频率稳定度和准确度极高。
● 采用高性能开关电源，能适应在不同环境下工作。
● 整机电路采用片状工艺，具有高可靠性和高温度稳定性等特点。
● 采用ＬＥＤ显示，前面板音视频及AV比调节，方便用户使用
● 采用19寸标准机箱， 外型美观，安装灵活 。
操作说明

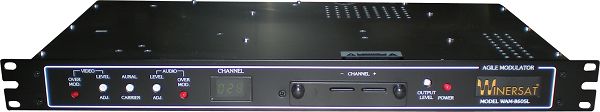

前面板图示
一.  前面板操作

插上电源，前面板上的电源指示灯(10)亮启。

VIDEO OVER MOD(1)
:图像调变过度指示灯。图像调变电平超过
 87.5%~90%时指示灯即亮启。
VIDEO LEVEL ADJ(2)
:调整图像调变电平。
AURAL CARRIER(3)
:调整伴音载波电平。
AUDIO LEVEL ADJ(4)
:调整伴音偏差电平。
AUDIO OVER MOD(5)
:伴音调变过度指示灯。伴音偏差电平超过
 25KHz±2KHz时指示灯即亮启。
CHANNEL DISPLAY(6)
:频道显示
SMALL PANEL(7)
:拉开前面板上的小面板，使用里面的指拨开关选择 TV/CATV 频带。
CHANNEL -/ + (8)
:选择输出频道。LED显示器(6)显示输出频道。
OUTPUT LEVEL(9)
:调整射频输出电平。
POWER(10)
:电源指示灯。


二.  后侧片连接端子
VIDEO / AUDIO IN(1)/(2)  :图像 / 伴音信号输入，连接卫星接收机、
                         调解器，或是VCR等。
IF IN / IF OUT(4)/(3)      :中频信号输入/输出。附标准连接线。也可以
                        在输入/输出端子间加接扰码机等其它设备。
RF OUT(5)              :射频信号输出，连接电视机或混合器。
POWER(6)              :90~260 伏特/交流
贰.技术指标

■ 射频(RF)指标

输出频率范围
47~860MHz连续可调
输出电平
WAM-860 SL 60dBmV Typical
WAM-860N  50dBmV Typical
输出电平调整范围
15dB连续可调
图像/伴音功率比
-9~-30dB连续可调
寄生输出
优于-55dB
输出阻抗
75Ω
频率精准度
±5KHz以内
射频输出反射损耗
22dB
视频调变过度指示
预设87.5%可调至90%



■ 中频(IF)指标

输出电平
28dBmV(图像载波)
图像载波频率
NTSC : 45.75 MHz
PAL-B: 38.9MHz
PAL-D: 38 MHz
PAL-I :38MHz
伴音载波频率
NTSC : 41.25MHz
PAL-B:33.4MHz
PAL-D:31.5MHz
PAL-I : 32MHz



■视频(VIDEO)指标


输入电平
1.0Vp-p (对预设87.5%调制度)
输入型式
负同步图像合成信号
频率响应
±2dB
调变范围
0~95%连续可调
输入阻抗
75Ω








■音频(AUDIO)指标


输入电平
400mVp-p for ±25KHz Dev.
频率
NTSC : 4.5MHz±3KHz above Video
PAL-B: 5.5MHz±3KHz above Video
PAL-D: 6.5MHz±3KHz above Video
谐波失真
0.5%
频率响应
±0.5dB
输入阻抗
高阻抗
BTSC立体 / 单音 (注)
调变过度LED指示灯
破坏预强调范围可与BTSC基频带输入相容25KHz±2KHz



■通用指标


电源要求
90~260V AC Switching 50 / 60 Hz
环境工作温度
0~50℃
后侧片连接端子
F-Type (Video In, IF Out, IF In and
RF Out) RCA Type(Audio in)
尺寸
483*410*44
包装
1 台/内盒
5 台/ 外箱 / 17 kgs / 3.3kgs



注 : 拿掉A / V 调变板上电阻R4即可与立



  Specifications
   RF


Output Frequency Range

47~860 MHz Adjustable

Output Level

WAM-860SL 60dBmV Typical

WAM-860N 50dBmV Typical

Output Level Range

15dB, Continuously Adjustable

V/A Carrier Power Ratio

-9~-30dB Continuously Adjustable

Spurious Harmonics

≧ 55dB below Video Carrier

Output Impedance

75 Ω

Frequency Accuracy / Stability

within ± 5KHz

RF Output Return Loss

22dB

Video Modulation Depth Indicator

Set @ 87.5%, Adjustable to 90% Typical

  IF


IF Output Level

28dBmV (Video Carrier)

Video IF Carrier Frequency

NTSC : 45.75 MHz
PAL-B : 38.9 MHz
PAL-D : 38 MHz
PAL-I : 38 MHz

Audio IF Carrier Frequency

NTSC : 41.25 MHz
PAL-B : 33.4 MHz
PAL-D : 31.5 MHz
PAL-I : 32 MHz

  VIDEO


Input Level

Factory Set for 87.5% Modulation

Input Type

Composite Video Negative Sync.

Video Frequency Response

±1.5dB

Modulation Range

0~95% Adjustable

Input Impedance

75 Ω

  AUDIO


Input Level

400mVp-p for ± 25KHz Dev.

Audio Frequency

NTSC : 4.5 MHz ± 3KHz above Video
PAL-B: 5.5 MHz ± 3KHz above Video
PAL-D: 6.5 MHz ± 3KHz above Video

Audio Harmonic Distortion

0.5%

Audio Frequency Response

± 0.5dB

Input Impedance

Hi-Z

BTSC Stereo / Mono(*)

Field Defeatable Audio Pre-emphasis for BTSC Baseband Inputs

Audio Overmodulation LED Indicator

25KHz ± 2KHz

  GENERAL


Power Requirement

90~260V AC Switching 50 / 60 Hz

Temperature Range

0~50 ℃

Rear Panel Connectors

F-Type (Video In, IF Out, IF In and RF Out)

RCA Type (Audio In)

Real size of the unit

482 (W) x 283(D) x 44.5(H) mm,

Measurement

537 (W) x 325 (D) x 85 (H) mm,
Packing

1 Set / Inner Box, Gross weight: 2.73Kgs

5 Sets / Carton / 17 Kgs /
545 (W) x 355 (D) x 458 (H) mm


(*)NOTE: Clip out of R4 on A/V Modulator Board Defeats Pre-emphasis for Stereo Capability.
